چرا خط تولید نایلون مدام تریپ میزند و خاموش میشود؟
تماسهای کلافهکننده وسط شیفت شب!
ساعت حدود ۲ و نیم نصفهشب است که گوشی زنگ میخورد. سرپرست شیفت شب با صدایی کلافه میگوید: «مهندس، دستگاه دو دوباره خاموش شد؛ کلید برقش پرید!»
وارد سوله میشوید، کلید مینیاتوری یا اتوماتیک تابلو را بالا میزنید، دکمه استارت را فشار میدهید و همهچیز تا نیم ساعت یا ۴۰ دقیقه مثل ساعت کار میکند. اما سر دقیقه چهلم، دوباره دستگاه خاموش می شود!
اگر در کارگاه یا کارخانه تولید نایلون و نایلکس، پلاستیکهای عریض کشاورزی یا نایلون شیرینگ کار کرده باشید، این قصه برایتان حسابی آشناست. در طول سالها سر و کله زدن با ماشینآلات پلاستیک و اکسترودرها، به این تجربه رسیدهایم که این خاموشیهای ناگهانی نیمهشب، اصلاً شانسی و اتفاقی نیستند؛ دستگاه دارد با زبان خودش هشدار میدهد که یک جای کار عیب دارد.
در این مقاله میخواهیم خیلی خودمانی، ساده و گامبهگام بررسی کنیم که وقتی خط تولید نایلون تریپ میزند، باید دقیقاً سراغ کدام سیم، کلید و قطعه بروید تا جلوی هدررفت مواد و خوابیدن خط گرفته شود.
۱. قبل از عوض کردن کلید برق، اینورتر را چک کنید!
بیشتر برقکارها وقتی خط تولید قطع میشود، اولین کاری که میکنند تعویض کلید مینیاتوری یا کلید اتوماتیک تابلو است و میگویند: «کلید خراب شده و آمپر رد میکند!» اما در دستگاههای تولید نایلون مدرن، کنترلکننده دور موتور ( یا همان اینورتر) بهترین شاهد شماست و دلیل اصلی توقف را ثبت میکند.
الف) دستگاه در همان لحظه استارت خاموش میشود
اگر موتور اکسترودر تا دکمه استارت را میزنید خطا میدهد و خط میخوابد:
- برق اصلی را قطع کنید و سه رشته سیم خروجی درایو به سمت موتور را باز کنید.
- حالا درایو را به تنهایی و بدون موتور روشن و استارت کنید.
- اگر درایو بدون موتور هم خطای اتصال کوتاه یا اضافه جریان داد، مشکل از کابل و موتور نیست؛ بردهای قدرت داخلی درایو سوختهاند یا گردوغبار و دوده روی ترمینالها نشسته و مسیر اتصالی درست کرده است.
- اما اگر درایو بدون موتور بدون مشکل روشن شد، باید کابلها و خود موتور را با دستگاه تست عایقی (مِگر) چک کنید تا مطمئن شوید سیمپیچ به بدنه اتصالی نکرده است.
ب) تریپ زدن موقع بالا بردن دور موتور
خیلی وقتها خط در دورهای پایین نرم کار میکند، اما همین که اپراتور ولوم دور موتور را بالا میبرد تا تناژ تولید را زیاد کند، خطای اضافه جریان روی صفحه مینشیند.
دلیل معمول: تکنسین یا اپراتور برای اینکه دستگاه سریعتر راه بیفتد، زمان شتابگیری را روی اعداد خیلی پایینی مثل ۳ یا ۵ ثانیه گذاشته است. چرخدندههای سنگین گیربکس و مواد مذاب سفت داخل سیلندر در لحظه شتاب، فشار گشتاور شدیدی میآورند. زمان شتاب را روی ۱۵ تا ۲۵ ثانیه بگذارید تا موتور نرمتر بالا بیاید؛ در بیشتر مواقع مشکل حل میشود.
ج) پریدن خط در حین کار مداوم و یکنواخت
اگر خط ۴۰ دقیقه کار میکند و بعد ناگهان خاموش میشود:
- بررسی تعادل ولتاژ فازها: ولتاژ سه فاز ورودی به تابلو را اندازه بگیرید. نوسان و اختلاف ولتاژ بالای ۲ درصد بین فازها باعث میشود یکی از فازها آمپر بسیار بیشتری بکشد و محافظ حرارتی فعال شود.
- افت ولتاژ ناشی از دستگاههای کناری: چک کنید که آیا همزمان با خاموش شدن خط، دستگاه سنگین دیگری مثل کمپرسور باد بزرگ کارخانه استارت نمیخورد؟ افت ولتاژ شبکه باعث افت ولتاژ داخلی درایو و قطع شدن فوری آن میشود.
۲. المنتها و کنترلر دما؛ اتصالیهای چراغخاموش!

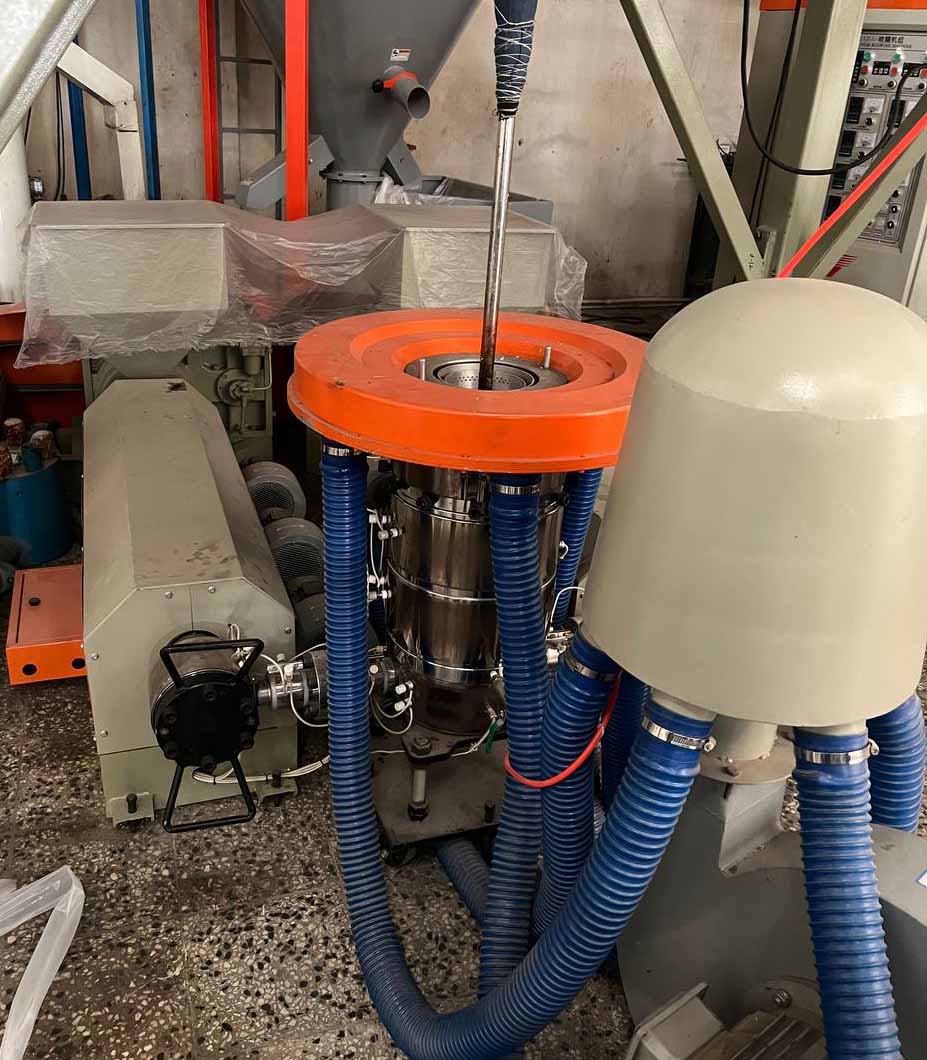

دومین متهم ردیف اول در پریدن فیوزهای حرارتی و کلیدهای اصلی دستگاه نایلون، المنتهای دور سیلندر و قالب (هد دای) هستند. المنتها قطعات مصرفی هستند و برخلاف تصور خیلیها، بهندرت یکشبه و بیمقدمه میسوزند؛ آنها از چند هفته قبل علامت میدهند!
نشانههای خرابی المنت روی نمایشگر دما
روی ترموستاتها و نمایشگرهای دمای تابلو برق ، به درصد خروجی المنت در هر زون دقت کنید:
- در حالت کار پایدار، یک زون سالم حرارتی معمولاً بین ۴۰٪ تا ۷۰٪ توان مصرف میکند تا دما را ثابت نگه دارد.
- اگر دیدید درصد خروجی یک زون خاص در طول چند روز از ۵۰٪ به سمت ۸۵٪ تا ۹۵٪ رفته است، یعنی مقاومت داخلی المنت سرامیکی یا میکایی در حال فرسودگی و از دست رفتن است. این المنت ظرف چند هفته آینده قطع شده یا با ریختن عایق داخلیاش، به بدنه فلزی اتصال بدنه میدهد و کلید را میپراند.
یک توصیه دوستانه: المنتی که احتمال میدهید مشکل دارد را در توقف برنامهریزیشده آخر هفته عوض کنید، نه اینکه منتظر بمانید ساعت ۳ نصفهشب وسط کار بسوزد!
جابهجا وصل شدن سیم سنسورهای دما (ترموکوپلها)
یکی از خطاهای عجیب اما رایج، جابهجا وصل شدن سیم ترموکوپلها هنگام تعمیرات است. مثلاً ترموکوپل زون ۳ اشتباهاً به کنترلر زون ۲ وصل شده است!
در این وضعیت، المنت زون ۲ داغ میشود، اما سنسور زون ۳ دمای پایینی نشان میدهد؛ در نتیجه کنترلر فکر میکند زون هنوز سرد است و المنت را با تمام توان روشن نگه میدارد. نتیجه این اتفاق:
- سوختن سیمها و آب شدن داکت برق به خاطر حرارت بیش از حد
- سوختن مواد پلیمری و ایجاد لکهها و دانههای سیاه روی فیلم نایلون
- اتصالی نهایی به بدنه و پریدن کلید اصلی برق کارگاه

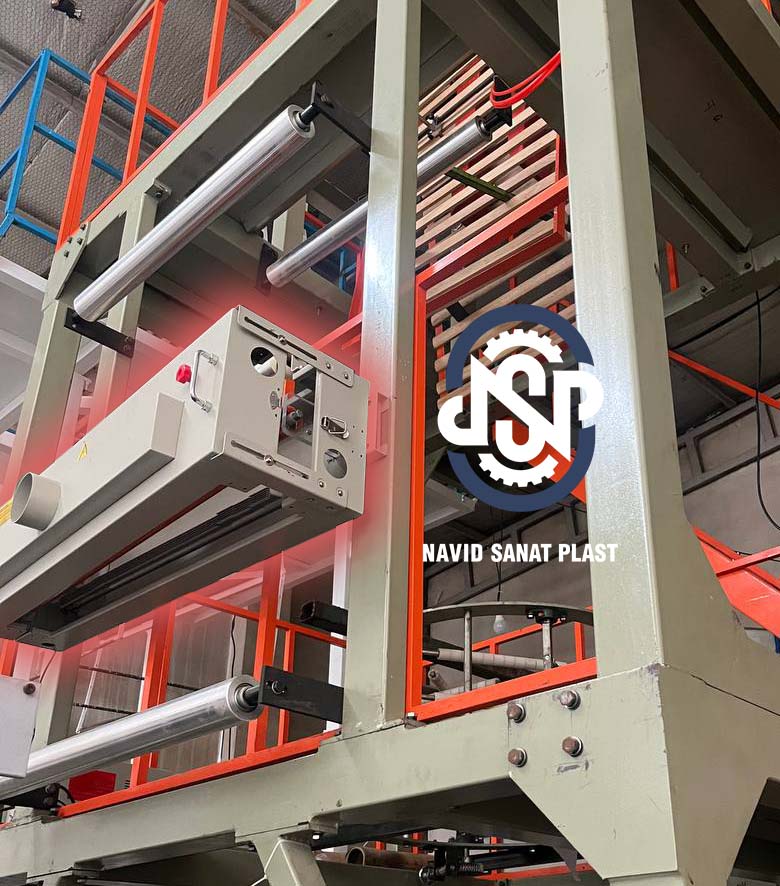

۳. تست عایقی جرقه گیر کرونا (جرقه زن سطحی فیلم)
بیشتر تکنسینها موتور و المنتها را چک میکنند، اما کمتر کسی حواسش به دستگاه جرقه گیر کرونا است؛ تا وقتی که خطای نشتی جریان به زمین (اتصال ارت) کلید را قطع کند.
دستگاه کرونا برای باردار کردن سطح نایلون و ایجاد قابلیت چاپپذیری عالی، ولتاژ بسیار بالایی تولید میکند. این بخش دو نقطه ضعف اساسی دارد:
- ترکهای ریز روی رول سیلیکونی یا سرامیکی: اگر روکش عایق رول کرونا خطوخش عمیق یا تخلخل داشته باشد، رطوبت هوا را میکشد. این رطوبت مسیر تخلیه برق ولتاژ بالا به سمت بدنه خط باز کرده و رلههای محافظ نشتی جریان را قطع میکند.
- روش تست: مقاومت عایقی بین رول و شاسی فلزی را با مِگر اندازه بگیرید. اگر این عدد زیر ۵۰ مگااهم بود، روکش رول خراب شده و باید تجدید یا تعویض شود.
- ساییدگی برس گرافیتی (زغال ارت): زغالهای ارت روی شفت رول کرونا را چک کنید. اگر این زغالها خورده شوند یا درگیر نباشند، جریان تخلیه بار از داخل ساچمههای بلبرینگ عبور میکند و باعث خرابی ساچمهها و ایجاد صدای شدید در غلطک کشنده میشود.
نیاز به مشاوره فنی یا خرید قطعات دستگاه تولید نایلون و نایلکس دارید؟
خرید جرقه گیر دستگاه تولید نایلون ( Corona ) | خرید سیلندر و ماردون
۴. وقتی مشکل درواقع از قطعات مکانیکی است!
گاهی اوقات تمام قطعات برقی سالم هستند و این فشار فرآیند تولید و گیربکس است که موتور را زیر بار سنگین برده و اینورتر را مجبور به تریپ زدن میکند.
گرفتگی توری فیلتر و فشار پشت قالب
وقتی توری فیلتر جلوی سیلندر به خاطر ناخالصی گرانول، مستربچ یا ضایعات مسدود میشود:
- فشار مواد مذاب پشت دای بهشدت بالا میرود.
- خروجی بار کم میشود و اپراتور برای جبران تناژ، دور موتور را بالا میبرد.
- ماردون برای چرخیدن و هل دادن این توده سفت، گشتاور و زور بسیار بیشتری میخواهد.
- موتور جریان بیش از حد مجاز میکشد، داغ میشود و در نهایت اینورتر خطای اضافه بار (Overload) میدهد.
قبل از دستکاری تنظیمات حفاظتی درایو، همیشه از اپراتور بپرسید: «فشارسنج مذاب قبل از خاموش شدن خط چند بار را نشان میداد؟» تعویض ساده یک توری فیلتر کثیف، ساعتها جلوی سردرگمی برقی را میگیرد.
۵. جدول جمعبندی عیبیابی سریع خط تولید نایلون
برای دسترسی سریع در شیفتهای کاری، از جدول زیر برای پیدا کردن علت قطعی خط استفاده کنید:
| بخش دستگاه | علت احتمالی قطعی | نشانه ظاهری | راهکار فوری |
|---|---|---|---|
| اینورتر (VFD) | شتابگیری خیلی سریع | خطا در حین بالا بردن دور موتور | افزایش زمان شتاب به ۱۵ تا ۲۵ ثانیه |
| اینورتر (VFD) | سوختن برد یا اتصالی کابل | خطای اضافه جریان در لحظه استارت | تست بدون سیمهای موتور و تمیزکاری ترمینالها |
| المنتها | فرسودگی عایق و اتصال بدنه | پریدن فیوز حرارتی یا کلید محافظ جان | تست اهم المنت و اندازهگیری نشتی به بدنه |
| ترموکوپل | جابهجا بسته شدن سیمها | داغی غیرعادی سیلندر و ثابت ماندن عدد دما | بررسی سیمکشی و نقشهخوانی زونها |
| جرقه گیر کرونا | آسیب دیدن روکش رول | تریپ نشتی زمین موقع روشن شدن جرقه | تست مِگر رول و تعویض زغال ارت |
| سیلندر ماردون | گرفتگی توری یا سردی مواد | آمپر کشیدن شدید موتور در دور معمولی | تعویض توری فیلتر و صبر تا رسیدن به دمای ذوب کامل |
| برق ورودی | نوسان ولتاژ کارخانه | خطای افت ولتاژ در ساعات خاصی از روز | جداسازی مسیر کابل خط از مصرفکنندههای سنگین |
۶. یک دفترچه ثبت وقایع کنار تابلو بگذارید!
اگر از کل این مطلب فقط یک کار را در کارگاهتان انجام دهید، سود بزرگی کردهاید: یک دفترچه ساده کنار تابلو برق خط تولید بگذارید.
از سرپرست شیفت بخواهید هر بار که خط خاموش شد، این ۴ مورد را بنویسد:
- ساعت دقیق قطع شدن
- کد خطایی که روی درایو یا کنترلر دما نشان داده شد
- فشار مذاب و آمپر موتور قبل از خاموشی
- اپراتور دقیقاً در حال تغییر چه چیزی بود؟ (تغییر دور، روشن کردن کرونا، تعویض رول و...)
وقتی این گزارشها را مرور کنید، دلیل تریپها خیلی زود مشخص میشود. خطوط تولید نایلون بدون دلیل خاموش نمیشوند؛ خرابیها کاملاً مشخص هستند و فقط باید بدانید از کجا بررسی را شروع کنید.
پرسشهای متداول (FAQ)
۱. چرا اینورتر دستگاه نایلون موقع زیاد کردن دور موتور خطا میدهد؟
این موضوع بیشتر به خاطر اینرسی سنگین چرخدندهها و مقاومت مواد مذاب داخل سیلندر است. اگر زمان شتابگیری روی درایو خیلی کوتاه تنظیم شده باشد، موتور در چند ثانیه جریان بسیار زیادی میکشد. با افزایش این زمان، مشکل معمولاً حل میشود.
۲. چطور بفهمیم یک المنت قبل از سوختن خراب شده است؟
با نگاه کردن به درصد توان ارسالی در کنترلر دمای دیجیتال؛ اگر برای ثابت نگه داشتن دما، توان مصرفی یک المنت به مرور زمان از حدود ۵۰٪ به بالای ۸۵٪ برسد، یعنی مقاومت داخلی المنت رو به خرابی است و به زودی میسوزد یا اتصالی میکند.
۳. چرا روشن کردن جرقه گیر کرونا باعث پریدن کلید اصلی میشود؟
دستگاه کرونا با ولتاژهای چند کیلوولتی کار میکند. اگر روکش رول لاستیکی ترک خورده یا کثیف باشد، جریان ولتاژ بالا به شاسی فلزی نشت میکند و محافظهای نشتی جریان را فوراً میپراند.
۴. آیا کثیف شدن توری فیلتر ماردون میتواند موتور را بسوزاند؟
بله؛ گرفتگی توری باعث حبس مذاب و افزایش فشار پشت ماردون میشود. موتور برای چرخاندن شفت زیر بار سنگین میرود و آمپر بالایی میکشد که در طولانیمدت به سیمپیچ و درایو آسیب میزند.
۵. چه نوع اینورتری برای موتور اصلی خط نایلون مناسبتر است؟
درایوهایی که مد کنترل برداری و توانایی تحمل اضافه بار سنگین دارند، به دلیل تأمین گشتاور بالا در دورهای پایین، بهترین انتخاب برای خطوط اکستروژن هستند.
نکات کلیدی و جمعبندی
- شروع عیبیابی از اینورتر : وقتی خط قطع شد، قبل از شک کردن به کلید مینیاتوری، کد خطای نمایش داده شده روی درایو را بخوانید.
- پایش مداوم المنتها: با بررسی درصد توان مصرفی زونها، المنتهای نیمهسوز را قبل از اتصالی به بدنه عوض کنید.
- سرویس جرقه زن کرونا: عایق رول و زغالهای ارت سیستم کرونا را مرتباً تمیز و بررسی کنید.
- تفکیک عیب برقی از فشار مکانیکی: بالا رفتن ناگهانی آمپر موتور به دلیل گرفتگی توری فیلتر را با خطای برقی اشتباه نگیرید.
- ثبت گزارش خاموشیها: با ثبت ساعت و کد خطاها در یک دفترچه، الگوهای نوسان برق و استهلاک قطعات را به سرعت پیدا کنید.
